Како алати за извлачење електричних каблова могу скратити време инсталације без оштећења кабла?

Оутлине и Реадер Промисе

Са чиме ћете отићи

• Једноставна енглеска мапа категорија алата и шта свака од њих заправо поправља на лицу места.
• Табела одлука коју можете копирати у интерну контролну листу за куповину.
• Поновљив ток посла (пре повлачење → повлачење → накнадно повлачење) који смањује трење и прераду.
• Напомене фокусиране на купца за поређење добављача изван „најниже цене“.

Најчешће тачке бола у потезању каблова

На папиру, повлачење кабла је „само вуча“. У стварности, то је системски проблем: геометрија руте, стање површине, тежина кабла, подмазивање, контрола напетости и дисциплина руковања сви заједно. Ево болних тачака које се појављују у малим потезима канала и великим инсталацијама ровова.

1) Шиљци трења који успоравају повлачење

Трење није уједначено. Шиља на кривинама, померама, прелазима канала и грубим улазним тачкама. Ако не управљате тим шиљцима, добићете застоји, прегревање на контактним тачкама или „повлачење хероја“ које премашује сигурну напетост.

2) Оштећење омотача кабла и оштећење изолације

Оштећења често произилазе из основних ствари: оштрих ивица на отвору канала, превлачења преко грубих основа рова, сувише удаљених ваљака или повлачећи главе које нису величине и правилно поравнате.

3) Кршење радијуса савијања у угловима и шахтовима

Чак и када посада мисли да је „споро радила“, лоша поставка угла може довести до уских кривина. То може скратити животни век кабла и створити будуће грешке.

4) Неконтролисана напетост и увијање

Увијање може оптеретити проводнике и створити проблеме при руковању низводно. Лоша контрола напетости такође повећава ризик за посаду и опрему. Овде су важни права вучна линија, окретање и приступ затезању.

5) Губитак продуктивности алата методом покушаја и грешке

Ако екипа стигне са „углавном правим стварима“, провешће време импровизујући – често са резултатима који данас изгледају добро, а касније пропадају. Планирани сет алата је обично јефтинији од једног поновног повлачења.

Групе алата које решавају те тачке бола

Снажан комплет алата покрива три посла:водич(контролна рута и кривина),повући(обезбедите вучу безбедно), изаштитити(спречите хабање, гњечење и увртање). Испод су језгроАлати за извлачење електричних кабловагрупе и како се оне пресликавају на проблеме у стварном свету.

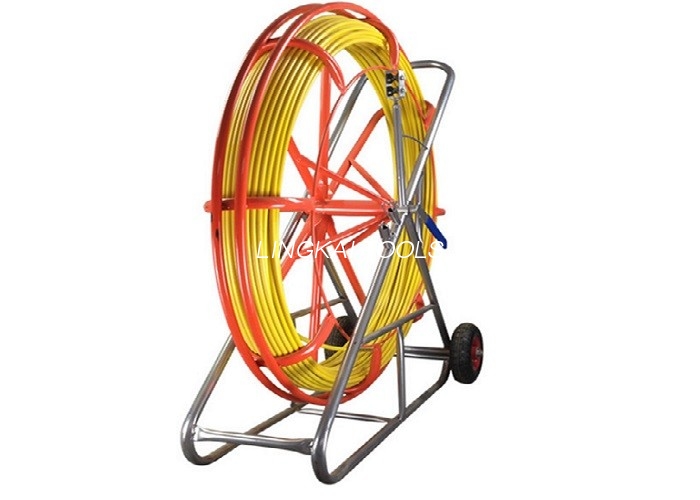

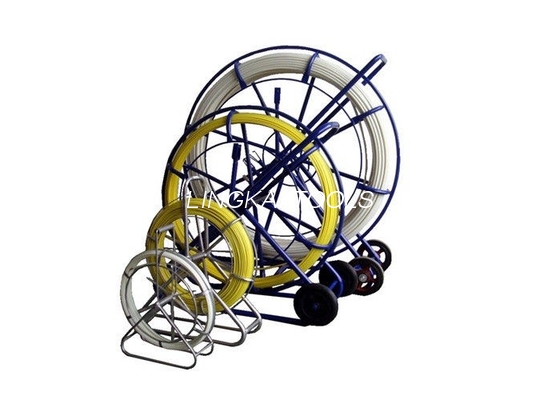

А) Канали и рибљи системи

• Шта раде:Успоставите пилот путању кроз цев/канале тако да можете повући уже/линију без оштећења кабла.
• Шта поправљају:Изгубљено време на „како да прођемо линију?“ и кварови пилотске линије на дугим стазама.
• Шта тражити:Исправан пречник шипке за крутост, кочиони систем за контролисану исплату и оквир који је стабилан током притиска/повлачења.

Б) Праволинијски ваљци и ваљци за ровове

• Шта раде:Подигните и усмерите кабл од земље да бисте смањили трење и заштитили јакну.
• Шта поправљају:Оштећење од повлачења, заглављивање и неуједначена сила вуче преко руте.
• Шта тражити:Називно оптерећење, дизајн лежаја и размак ваљака који одговара тежини кабла и условима трасе.

Ц) Угаони ваљци, ваљци за шахт/глави јама и заштита од улаза

• Шта раде:Контролишите радијус савијања на угловима и заштитите кабл на улазним/излазним тачкама.
• Шта поправљају:Прекршаји савијања, згњечени омотачи на ивицама и шиљци трења на угловима.
• Шта тражити:Глатке површине ваљака, стабилни оквири и лако сидрење/позиционирање.

Д) Држачи каблова (чарапе за повлачење) и вучне главе

• Шта раде:Пренесите вучну силу равномерно на кабл (или на вучну ушицу/главу), смањујући локализовани стрес.
• Шта поправљају:Проклизавање, оштећење проводника од импровизованих чворова и несигурне вучне везе.
• Шта тражити:Исправан опсег хватања, квалитет мреже, безбедно причвршћивање и компатибилност са обртним елементима.

Е) Окретни, решења против увртања и управљање вучном линијом

• Шта раде:Смањите пренос увијања и држите систем повлачења поравнатим.
• Шта поправљају:Увијање, увијање и нестабилно повлачење.
• Шта тражити:Носивост одговара систему и глатка ротација под напоном.

Ф) Витла, извлакачи, стубови и машине за гурање/повлачење

• Шта раде:Обезбедите контролисану вучу, посебно за дуже или теже потезе.
• Шта поправљају:Ограничења ручног повлачења, недоследна напетост и грешке изазване умором.
• Шта тражити:Контрола брзине линије, кочење, компатибилност са мерењем/надзором напетости и безбедно сидрење.

Г) Алати за „подршку“ који тихо спречавају катастрофе

• Сталци за бубњеве за каблове / руковање колутом:Спречава повлачење, „безање“ бубња и проблеме са бочним учитавањем.
• Алати за мерење:Помаже у потврђивању дужине руте и планирању размака и постављања ваљака.
• Стратегија подмазивања:Није „алат“ у металном смислу, али је један од највећих редуктора трења које можете контролисати.

Табела брзог избора

Користите ово као брзи филтер приликом упаривањаАлати за извлачење електричних каблована услове рада. (Савет: Ако нисте сигурни, дајте предност заштити и контроли трења - то двоје највише смањују прераду.)

Практичан ток рада за извлачење кабла

Куповина алата се исплати само ако је радни ток дисциплинован. Ево секвенце прилагођене терену коју можете стандардизовати међу екипама.

Корак 1: Планирање унапред (10–20 минута што штеди сате)

• Анкета о рути:Бројите кривине, идентификујте уске углове и потврдите улазне/излазне тачке.
• Провера података о каблу:Потврдите спољни пречник, минимални радијус савијања и метод повлачења (хватач наспрам вучне главе).
• План ролера:Одлучите тип ваљка и размак; додајте угаоне/главне ваљке где се очекују шиљци трења.
• Стратегија пилот линије:Изаберите приступ са шипком/рибом, а затим надоградите на конопац/уже за вучу ако је потребно.
• План заштите:Идентификујте оштре ивице, грубе основе рова или прелазе којима су потребни штитници или улазни рукави.

Корак 2: Подешавање које спречава оштећење кабла

• Прво инсталирајте заштиту од уласка:Немојте „повући једном и видети“. Заштитите ивице пре него што их кабл додирне.
• Намерно поставите ваљке:Премало ваљака повећава отпор; превише лоше постављених ваљака повећава тачке застоја.
• Држите поравнање право на витло/извлакач:Неусклађеност повећава бочно оптерећење и увијање.
• Користите одговарајуће ручке и спојеве:Избегавајте импровизоване везе које концентришу стрес.

Корак 3: Извршите повлачење са контролисаном напетошћу

1. Почни полако:Пустите да се кабл „налегне“ на путању ваљака пре него што повећате брзину.
2. Гледајте углове:Поставите члана посаде на сваку локацију са високим ризиком да надгледате савијање и трење.
3. Одржавајте комуникацију:Једноставан стоп/слов/го протокол спречава неспоразуме под буком и притиском.
4. Зауставите се ако видите оштећење јакне:Пауза сада је јефтинија од грешке касније.

Корак 4: Пост-пулл провере које смањују повратне позиве

• Визуелни преглед:Проверите стање јакне на угловима, улазима и познатим грубим сегментима.
• Потврдите рутирање:Уверите се да је кабл правилно постављен и да није под ненамерном компресијом.
• Документујте подешавање:Фотографије постављања ваљака и заштите од уласка помажу да се реплицира оно што је функционисало.

Контроле безбедности и квалитета које спречавају прераду

Најсигурнији послови су обично најквалитетнији послови—јер се оба ослањају на предвидљивост и контролисане силе. Ево практичних контрола које се уклапају у свакодневне операције без успоравања посаде.

Контрола 1: Провера оцене „најслабије карике“.

Сваки систем за повлачење има најслабије оцењену компоненту (хват, окрет, конопац, ваљак, тачка за сидрење). Та компонента дефинише вашу безбедну границу. Куповина од добављача који даје јасне оцене смањује нагађање.

Контрола 2: Дисциплина у углу

Углови су тамо где се сударају трење, радијус савијања и заштита кабла. Ако су буџети мали, прво уложите у решења у углу. Ово је такође место где се стабилни, правилно оцењени ваљци брзо враћају.

Контрола 3: Свест о индукованом напону (када је применљиво)

У одређеним срединама на линији и жицама, индукована електрична енергија може бити права опасност. Могу се користити специјализовани блокови за уземљење као део оперативног плана када начин рада то захтева—увек се придржавајте безбедносних правила и стандарда ваше локације.

Напомене о набавци за купце

Ако купујетеАлати за извлачење електричних кабловаза инжењерски тим, ево како да процените опције користећи критеријуми који су важни на терену — не само у каталогу.

Затражите информације које смањују ризик

• Називно оптерећење и обим примене:„За шта је оцењен и где не би требало да се користи?“
• Детаљи материјала и лежајева:Материјал ваљка утиче на заштиту каблова; дизајн лежаја утиче на трење и дуговечност.
• Избори конфигурације:Права линија у односу на угао у односу на поставку главе не би требало да буде „једна величина за све“.
• Доступност резервних делова:Посебно за ваљке, рамове и покретне склопове.
• Паковање за извозну логистику:Спречава оштећења пре него што алати стигну до места.

Купите „систем“, а не само алат

Подешавања са најбољим учинком су упарени комплети: шипка за канале → пилотска линија → конопац за вучу → окретни → захват → ваљци (равно + угао + улаз). Ако вам добављач може помоћи да одредите комплетан комплет за ваше уобичајене профиле послова, смањићете неусклађености и импровизацију на лицу места.

Где се уклапа специјализовани произвођач

Ако ваши пројекти укључују поновљене подземне инсталације, усмеравање ровова или руковање кабловима везаним за изградњу линија, може бити вредно радити са произвођач који покрива више категорија алата—јер компатибилношћу и оценама постаје лакше управљати у целом систему.

на пример,Нингбо Лингкаи Елецтриц Повер Екуипмент Цо., Лтд. нуди широк спектар производа подАлати за извлачење електричних кабловакатегорија, укључујући шипке канала (за креирање пилот-линије), ваљке (за смањење трења), и пратећи додаци за повлачење/руковање – корисни када покушавате да стандардизујете комплете посаде уместо мешања неупоредивих делова из више извора.

ФАК

Финал Такеаваи

НајбољиАлати за извлачење електричних каблованемојте само да „вучете јаче“ – они смањују трење, штите површине каблова, контролише радијус савијања и помаже посади да одржи константну напетост. Ако стандардизујете систем алата око ваших најчешћих рута, видећете мање застоја, мање оштећења јакне и мање скупих преокрета.
